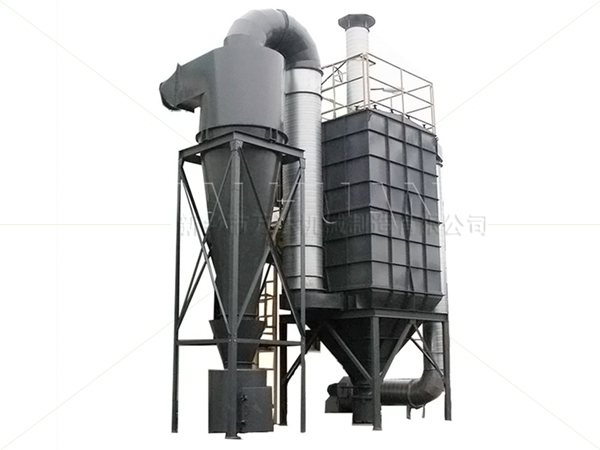

我公司生產的旋風除塵器是利用旋轉的含塵氣體所產生的離心力，將塵粒從氣流中分離出來的一種氣固分離裝置，該種除塵器廣泛應用于化工、制藥、耐火材料、水泥等工業生產中，其特點是結構簡單、造價低、管理方便、維護、運行費用少。耐高溫承受高壓(正壓和負壓)，適用目前工業上所遇見的各種溫度的中等粒度或粗粒度的粉塵，對于0.01毫克/米3—500克/米3的含塵氣流都可以捕集分離，操作方便、除塵效率高，適用于凈化大于5-10微米的干燥粉末。
工作原理
旋風除塵器的結構組成基本是由蝸殼、進風口、筒體插入芯管、錐體、排灰裝置等組成。一般在負壓下工作，含塵氣體以15-25m/s的速度由進風口進入除塵器，沿外壁旋轉向下，由于離心力的作用，大部分粉塵被甩到外壁隨氣流下旋進入灰斗，而凈化后氣體形成上旋氣流(旋轉方向相同)，在除塵器中部經排出管排出，達到除塵的目的。
旋風除塵器的效率通?？蛇_(dá)到85%以上，兩個旋風除塵器串聯時除塵效率可達95%以上。除塵效率和直徑有關，風量增大、體積增大、效率明顯降低，(通常不建議使用直徑大于1米，處理風量大于12000m3/h的單個旋風除塵器)為了克服上述缺點和提高處理能量。把旋風除塵器組合起來使用，組合方式可分并聯、串聯和并聯與串聯共同組合的三種形式。并聯使用所凈化風量為各除塵器凈化量的總和，阻力為一個除塵器壓損。串聯時的風量為一個除塵器所凈化風量，阻力為各段除塵器阻力之和。
結構特點
SL系列旋風分離器結構的很大特點在于它選用了較小的高徑比，入口用直切式異形入口結構，避免了進氣與內部旋流的相互干擾。地組織了除塵器內的氣流工況，提高了分離器的效率;除塵器內壁可襯砌各種耐磨材料，以延長其使用壽命。除塵器下端可選用手動放灰閥，或行星卸料閥，進行放料。并由儲料筒進行灰塵收集。
(注：如進出風口需要方管連接，可按同面積換算)
型 號 | 處理風量 | 總 高 | 進風口中心高 | 進風口直徑 | 出風口直徑 |
WDXF-20 | 2000 | 1800 | 1550 | 175 | 200 |
WDXF-40 | 4000 | 2200 | 1860 | 240 | 300 |
WDXF-60 | 6000 | 2650 | 2260 | 300 | 350 |
WDXF-80 | 8000 | 2780 | 2325 | 360 | 400 |
WDXF-100 | 10000 | 2835 | 2380 | 380 | 450 |
WDXF-1200 | 12000 | 2928 | 2473 | 420 | 510 |
?關于圓形振動篩、直線篩、搖擺篩、平面回轉篩、超聲波振動篩、真空上料機、除塵器等更多詳情，可隨時詳詢萬達機械人員！
